An Energy and GPU-Computation Efficient Backbone Network fro Real-Time Object Detection

An Energy and GPU-Computation Efficient Backbone Network fro Real-Time Object Detection

Abstract

• DenseNet은 Dense connection 기반으로 다양한 Receptive field 취합하여 중간 단계의 Feature-map 보존한다. 이를 통해 Object Detection에서 좋은 성능을 보여준다.
• Feature 재 사용 하는 단점이 있지만 DenseNet Backbone 기반 detector는 낮은 Energy 효율성을 갖는다. 이러한 DenseNet 단점을 극복하기 위해 One-Shot-Aggregation(OSA) 구성된 VoVNet 제안한다.
• OSA는 DenseNet의 장점인 다층 Receptive field에서 만든 다양한 Feature-map 사용할 뿐만 아니라 Last Feature-map만 사용하여 DenseNet의 단점을 극복하기도 한다.
• Backbone Network 관점에서 VoVNet의 효율성을 검증하기 위해, 가볍고 무거운 VoVNet 만들고 one-stage, two-stage detector에 장착하여 실험했다.

Introduction

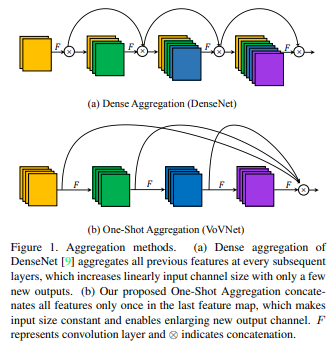

Figure 1

• 현재 흐름에서 object detector는 가장 좋은 feature extractor 채택하여 사용하는 것이다. DenseNet의 경우 Classification에서 가장 좋은 성능을 보였기 때문에 자연적으로 Detection Task까지 확장하게 되었다.
• ResNet과 DenseNet의 가장 큰 차이는 Feature 결합하는 방식이다. ResNet은 summation 접근하고 DenseNet은 concatentation 접근한다.
• concatenation이 원본으로부터 가장 정보를 잘 보존한다. 그러므로 feature-map 잘 보존하고 축적하는 DenseNet이 ResNet 보다 Detection 관점에선 우수하다.
• 하지만 DenseNet 경우 ResNet 보다 더 많은 자원과 시간이 필요하다. 이는 FLOPs와 Model_size 외에도 다른 부분들이 영향을 주기 때문이다.
  1. 중간 단계의 feature-map에 접근하는데 필요한 memory access cost(MAC) 중요한 연산 요소이다.
  2. GPU 병렬 연산 측면에서, DenseNet은 bottleneck 처리하는데 제한이 존재하기 때문이다.
• 따라서 목적은 MAC과 GPU-computation efficiency 고려하여 효율적으로 Network 설계하는 것이다. 이를 통해 One-Shot Aggregation (OSA) 제안하고, 중간 단계의 feature 한번만 취합한다.

Factors of Efficient Network Design

• 효율적인 Network 설계할 때, depthwise convolution과 1 x 1 convolution bottleneck 사용하여 FLOPs와 모델 Size에 초점을 두는 경향이 있다. 하지만 이는 항상 GPU에서 Inference 시간을 보장하진 않는다.
• 따라서 FLOPs와 Parameter 넘어 실용적이고 유효한 Metric(energy per image & FPS) 고려하여 설계해야 한다.

Memory Access Cost

• DRAM에 접근할 경우, 접근하는 명령이 그 자체를 사용하는 것 보다 더 많은 연산을 필요로 한다. 이는 모델 구조가 같은 computation과 parameter 갖고 있더라도 자원을 소비하는 방식이 다를 수 있다는 것을 의미한다.
• 모델 size와 memory acess 수 사이의 차이는 intermediate activation memory footprint 의해 발생한다. 만약 중간 단계의 feature-map 크다면 모델이 같은 parameter 공유하더라도 메모리 접근 비용이 증가한다.

$MAC = hw(C_i + C_o) + k^2_{c_ic_{o}}$

GPU-Computation Efficiency

• 모든 Network 구조는 Floating point operation이 모든 device에서 처리 속도가 같다고 생각하고 FLOPs 줄인다. 하지만 GPU에선 다르다. GPU는 병렬 처리 방식을 사용하기 때문이다.
• GPU 병렬 처리는 Tensor가 크면 클 수록 그 효과가 나온다. 따라서 convolution 여러 작은 단계로 분할하여 처리하는 것은 비 효율성을 가져온다.

Proposed Method

Figure2

Rethinking Dense Connection

• DenseNet의 수행은 실용적으로 보이나 energy와 time 관점에서 몇몇 결점들이 보인다.
• Dense connection은 input channel size 증가하는 반면 output channel size 고정이다. 결과적으로 각 Layer는 channel size에 대한 불균형이 나타난다.
• 그러므로 같은 parameter 갖고 있다고 하더라도 높은 MAC 초래하여 더 많은 자원과 시간이 소요된다.
• model size가 큰 경우 input size 증가는 중요한 문제이다. 왜냐하면 depth가 증가할 수록 점진적으로 더 많은 연산을 요구하기 때문이다.
• 이러한 비효율성 때문에 학습 기간에 Dense Connection이 features 취합하는 방법을 조사했다. 그리고 intermediate layer와 final layer 간의 부정적인 연결이 있다고 가정하였다.
• Dense Connection 은 intermediate layer가 더 좋은 feature 만들 수 있게 만든다. 뿐만 아니라 former layer 에서 파생된 feature 비슷하게 만든다. 이 경우 final layer는 양쪽의 feature 취합할 필요가 없다. 이미 풍부한 특징 정보를 갖고 있기 때문이다. (redundant information)

One-Shot Aggregation

• 이전 방향을 기반으로 효율적인 구조를 조사하였고, one-shot aggregation(OSA) module 만들었고 이 module은 마지막에 한번만 feature 결합(concat) 한다.
• 게다가 OSA module의 transition layer weight는 DenseNet과 다른 양상을 보인다. shallow depth 파생된 feature는 trainsition layer에서 더 잘 결합된다.
• 비록 OSA module이 CIFAR-10에서 약간 성능이 떨어지지만 Dense Block 보다 덜 MAC 소요된다. 또한 GPU computation efficiency 강하다.

Configuration of VoVNet

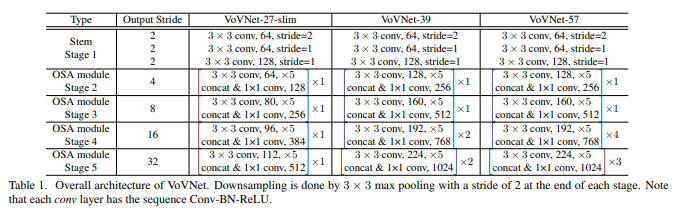

Table1

• OSA module에서 다양한 feature와 발생한 효율성으로 인하여 VoVNet 적은 module 사용해 accuracy와 speed가 좋아졌다.
• VoVNet은 3개의 convolution layer 구성된 stem block과 OSA module 사용하는 4개의 stage 구성되어 있다. (output stride = 32)

Conclusion

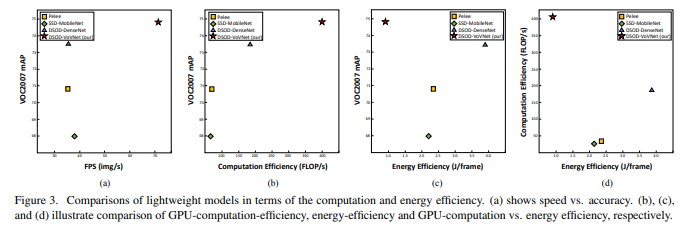

Figure 3

• real-time object detection 중점인 논문에서 VoVNet 효율적인 backbone networks 제안한다. multi receptive field 다양한 features 사용하고 DenseNet의 비효율성을 개선한다.

from ..layers.convolution import Conv2dBnAct
from ..initialize import weight_initialize

import torch
from torch import nn


class VoVStem(nn.Module):
    def __init__(self, in_channels, out_channels):
        super(VoVStem, self).__init__()
        self.conv = Conv2dBnAct(in_channels=in_channels, out_channels=out_channels, kernel_size=3, stride=2)

    def forward(self, input):
        output = self.conv(input)
        return output


class OSAModule(nn.Module):
    def __init__(self, in_channels, conv_channels, layers_per_block, trans_ch):
        super().__init__()
        self.in_channels = in_channels
        self.conv_channels = conv_channels
        self.layers_per_block = layers_per_block
        self.trans_ch = trans_ch
        self.layers = []
        transition_in_ch = in_channels

        for i in range(layers_per_block):
            self.layers.append(Conv2dBnAct(
                self.in_channels, self.conv_channels, 3))
            self.in_channels = self.conv_channels
            transition_in_ch += self.conv_channels
        self.layers = nn.ModuleList(self.layers)
        self.transition = Conv2dBnAct(transition_in_ch, trans_ch, 1)

    def forward(self, x):
        outputs = []
        outputs.append(x)
        for layer in self.layers:
            x = layer(x)
            outputs.append(x)

        x = torch.cat(outputs, dim=1)
        x = self.transition(x)
        return x


class VoVBlock(nn.Module):
    def __init__(self, in_channels, conv_channels, layers_per_block, trans_ch):
        super(VoVBlock, self).__init__()
        self.max_pool = nn.MaxPool2d(2, 2, 0)
        self.osa = OSAModule(in_channels=in_channels, conv_channels=conv_channels, layers_per_block=layers_per_block, trans_ch=trans_ch)

    def forward(self, input):
        output = self.max_pool(input)
        output = self.osa(output)
        return output


class Make_Layer(nn.Module):
    def __init__(self, layers_configs):
        super(Make_Layer, self).__init__()
        self.layers_configs = layers_configs
        self.layer = self.vovBlock(self.layers_configs)

    def forward(self, input):
        return self.layer(input)

    def vovBlock(self, cfg):
        layers = []
        for i, c, n, t in cfg:
            layers.append(VoVBlock(in_channels=i, conv_channels=c, layers_per_block=n, trans_ch=t))
        return nn.Sequential(*layers)


class _VoVNet27(nn.Module):
    def __init__(self, in_channels, classes):
        super(_VoVNet27, self).__init__()
        self.vovStem = VoVStem(in_channels=3, out_channels=64)

        # configs OSA : in_channels, conv, iter_cnt, trans_channels
        layer3 = [[128, 80, 5, 256]]
        layer4 = [[256, 96, 5, 384]]
        layer5 = [[384, 112, 5, 512]]

        self.layer1 = Conv2dBnAct(in_channels=64, out_channels=64, kernel_size=3, stride=1)
        self.layer2 =  nn.Sequential(
                        Conv2dBnAct(in_channels=64, out_channels=128, kernel_size=3, stride=2),
                        OSAModule(in_channels=128, conv_channels=64, layers_per_block=5, trans_ch=128)
                    )
        self.layer3 = Make_Layer(layer3)
        self.layer4 = Make_Layer(layer4)
        self.layer5 = Make_Layer(layer5)
        self.classification = nn.Sequential(
            Conv2dBnAct(in_channels=512, out_channels=1280, kernel_size=1),
            nn.AdaptiveAvgPool2d(1),
            nn.Conv2d(1280, classes, 1)
        )

    def forward(self, input):
        stem= self.vovStem(input)
        s1 = self.layer1(stem)
        s2 = self.layer2(s1)
        s3 = self.layer3(s2)
        s4 = self.layer4(s3)
        s5 = self.layer5(s4)
        pred = self.classification(s5)
        b, c, _, _ = pred.size()
        pred = pred.view(b, c)
        return {'pred':pred}


def VoVNet(in_channels, classes=1000, varient=27):
    if varient == 19:
        model = _VoVNet19(in_channels=in_channels, classes=classes)
    elif varient == 27:
        model = _VoVNet27(in_channels=in_channels, classes=classes)

    weight_initialize(model)
    return model


if __name__ == '__main__':
    model = VoVNet(in_channels=3, classes=1000, varient=27)
    model(torch.rand(1, 3, 224, 224))
