FrostNet: Towards Quantization-Aware Network Architecture Search

FrostNet: Towards Quantization-Aware Network Architecture Search

Abstract

• Edge-dvice에서 CNNs 동작 시키기 위해 메모리와 연산 자원을 줄이는 용도로 사용되는 INT8 quantization은 기본적인 기술이 되었다.
• 저자는 새로운 Network Architecture Search(NAS) 통해 full-precision(FLOAT32)와 quantized(INT8) 둘 다 보장하는 Network 발견하였다.
• quantization aware training(QAT)와 stochastic gradient bossting 가능하게 하는 중요하지만 간단한 최적화 방법을 제안한다.
• 이를 통해 quantization에 효율적인 Network Building Blocks(Frost BottleNeck) 발견하였고, 이 Blcoks 사용하여 quantization에 효율적인 Network(FrostNet) 만들었다.

Introduction

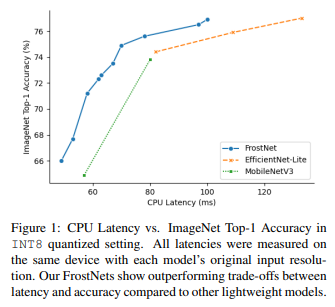

Figure 1

• 깊은 모델에 대해 weight과 activation에 대해 Quantization 적용하는 방식은 모델 연산을 줄이는 약속된 접근이다.
• scale (INT8) quantization은 latency에 대한 애플리케이션의 성능을 향상 시킨다. 그리고 Edge-device의 Network 고려할 때, 기본적인 기술이 되었다. 하지만 실제 수행은 Network Architecture에 의존하여 quantization varies 획득 된다.
• weight layer의 quantization statistics 고정되어 있지만 normalization과 activation layer의 quantization statistics는 input에 따라 지속적으로 변화한다.
• FrostNet은 INT8 환경에서 accuracy와 latency 사이의 Trade-off 뛰어남을 보장한다.
  • 안정적이고 비용을 절감하는 QAT 도입하기 위해 floatting-point statistic assisting과 stochastic gradient boosting 사용한다.
  • StatAssist와 GradBoost QAT 다양한 NAS 알고리즘으로 결합하여, 새로운 FrostNet 만들었다.
  • mobile target 제작된 backbone feature extractor에 대해 FrostNet 대체하면 더 좋은 성능을 얻을 수 있다.

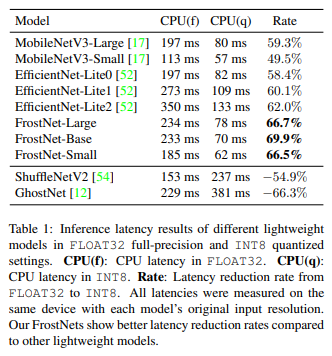

Table 1

Background

• hardcrafted structure와 NAS는 device에서 latency와 power consumption 줄이기 위해 효과적인 역할을 해왔다.

Efficient Mobile Building Blocks

• MobileNetv1은 Depth-wise separable convolution 도입하였다.
• MobileNetv2는 mobile building blocks 향상 하여 Inverted residual 구조를 만들었다.
• MnasNet은 inverted residual bottleneck에 squeeze and excitation 추가하였다.
• EfficientNet은 MnasNet 구조에 swish activation 적용하였다.
• 하지만 Efficient-Lite에서 SE Blocks과 swish 제거 되었고, post-quantization 방법이 도입되었다.

Network Architecture Search

• 최근 자동적으로 구조를 설계하기 위해서 network architecture search(NAS) 도입하였고 시도와 오류 측면에서 인간의 소비를 감소 시켰다.
• Reinforcement Learning(RL) 처음 중요한 요소로 도입되어 Accuracy 측면에서 효율적인 구조를 탐색할 수 있게 만들었다.
• 연산 비용을 감소 시키기 위해서 gradient-based NAS 알고리즘을 사용하였고, layer-wise 측면에서 hardward-aware NAS 알고리즘을 사용하여 효율적인 구조를 만들 수 있게 하였다.

Network Quantization

• Network Quantization은 대략적으로 weight parameter (W ∈ R)와 activation (a ∈ R) 필요로 하며 각각 R과 Rq는 FLOAT32와 INT8 precision이다.

Static Quantization

• network quantization 진행하는 것은 쉽지 않다. 가장 큰 이유는 activation a 때문이다. inference 시간에 value W가 고정 되기 때문에 쉽게 quantization 통계를 얻을 수 있다. 하지만 activation S(a) input 값에 의해 쉽게 변하기 때문이다.
• 따라서 동적으로 quantization 통계를 계산하는 것 대신에, 미리 계산해 놓는 것이 문제를 해결하기 위한 방법이고 이를 static quantization 이라고 부른다.

Quantization-Aware Training

• post-quantization 에서 수행 정도를 올리기 위해 quantization-aware training (QAT) 제안하여 Network parameter 들을 fine-tune 한다. QAT는 convolution blocks에 fake-quantization module 적용한다.
• QAT 최적화 하는 방법은 대략적인 오류가 fake-quantization(straight through estimator)에서 발생하기 때문에 적합하지 않다. 따라서 이를 보완하는 방법이 필요하다.

StatAssist and GradBoost

Figure 3

• QAT 실패하는 2가지 요인을 다룬다.
  • Gradient approximation error
  • gradient instability from the inaccurate initial quantization statistics

Gradient Approximation Error

• quantity g(W) 통해 gradient 계산할 경우 $W_{t+1} = W_t + ηg(W_t) + βm_t$ 수식이된다.
  • $m_t$ : 이전 time-step에 대한 momentum 축적 값을 말한다.
  • η : model 학습 시에 learning_rate 관리한다.
• $g(W_{t,q})$ 계산할 경우, 거대한 근사치 발생하고 downstream layer 통과하는 과정에서 gradient vanishing 문제가 발생한다. 부정확한 계산은 오차 업데이트를 발생하고 이러한 현상이 반복되어 오류가 발생한다.
• 논문에서 제시한 피드백은 gradient update error 줄이고 좋은 정확성을 축적한다.
• 따라서 single epoch 축적된 momentum 제시하고 이를 통해 gradient approximation error 학습 시간에 조절하기에 충분하다고 생각한다. (= StatAssist)

Stochastic Gradient Boosting

• 제안한 StatAssist 사용하지만 정확하지 않은 quantization 때문에 지역 최솟값으로 gradient가 수렴할 가능성이 존재한다.
• QAT 단계의 Local-Minima 빠지는 것을 방지하기 위해 수정한 weight update 방식을 제안한다.

$b_{W,t} = EM^{max}_t(g(W_q)) - EM^{min}_t(g(W_q))$

• 이러한 GradBoost 통해 쉽게 수식이 결합 되고, stochastic gradient descent(SGD) Optimizer에 추가 된다.

Optimal INT8 QAT from Scratch

• StatAssist와 GradBoost가 quantized된 가벼운 모델에 대해 효과적으로 수행하는 것을 증명했다.
• scratch QAT가 모델이 복잡해질 경우 사전 훈련된 weight 도움 없이 비슷한 정확도와 성능을 보이는 것을 발견했다.

FrostNet

• width, depth, resolution 변경하는 방법은 Networks 효율성을 증가 시켜 accuracy와 latency 사이의 Trade-off 조절한다. 하지만 이는 여전히 작은 단계에서 조절하는 방안이다.
• squeeze-and-excite(SE)와 swish 또한 모바일 환경에선 적합하지 않으며, layer fusion 단계에선 Conv-bn or Conv-bn-relu or Conv-relu 구성하는 것이 가장 Quantize 적용하기에 효율적이다.
• 따라서 Frost Conv 제작하고 이는 MBConv Block에 SE Module과 비슷한 방식을 추가한 것이다.

NAS Based Block Design

• 우선 StatAssist와 GradBoost 사용하여 gradient 기반인 NAS와 PDARTS 통해 SE module 대체할 수 있는 후보군을 찾았다.
  • Concat 제거하여 CPU Inference 동안 메모리 접근 빈도를 줄였다.
  • Max_Pool 사용한다. Avg_Pool 경우 QAT setting에서 오류를 발생 시킨다.
  • $k-2^{th}$ cell 제거한다.
  • main convolution module의 핵심을 선택한다
  • $k-1^{th} \quad ->\quad k^{th}$ feature map concat하여 모델 사이즈를 줄인다.
  • minimum channel size 8로 고정한다.
• 이렇게 block 후보군이 찾아지면 기존 사용되는 block 비교하여 prototype 찾았다.

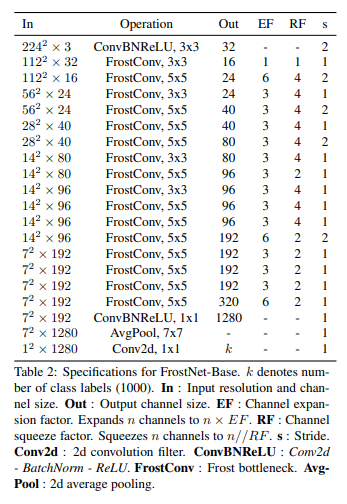

Blocks Specification

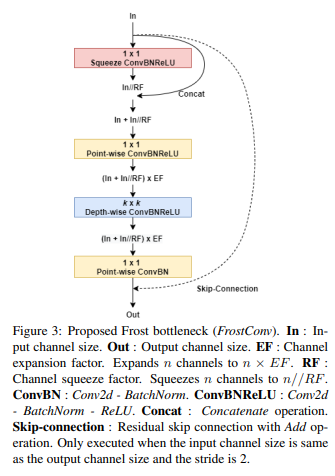

Frost Blocks

• Frost Bottleneck 경우 Inverted Residual Blocks 기반을 두고, SE module에 대해 SC module로 변경한다. 이는 SE module 처럼 작동한다.

Architecture Search

• NAS(StatAssist + GradBoost) 사용하여 QAT 환경을 구축하고, Reinforcement Learning(RL) 기반목적 함수를 사용하여 Frost Conv로 Building Blocks 구축했다.

Architecture Specification

Architecture

Conclusion

• 논문에서 quantization-aware network architecture(NAS) 접근으로 full-precision(FLOAT32)에서 quantized(INT8) 변환을 보장하는 Networks 찾았다.
• 따라서 FrostNet 좋은 Network 개발하였으며 여기서 사용된 FrostConv 가장 좋은지는 가능성이 아직 열려있다.

import torch
from torch import nn


class FrostStem(nn.Module):
    def __init__(self, in_channels, out_channels):
        super(FrostStem, self).__init__()
        self.conv = Conv2dBnAct(in_channels=in_channels, out_channels=out_channels, kernel_size=3, stride=2)

    def forward(self, input):
        output = self.conv(input)
        return output


class FrostBlock(nn.Module):
    def __init__(self, in_channels, kernel_size, out_channels, EF, RF, stride):
        super(FrostBlock, self).__init__()
        self.squeeze_channels = (in_channels // RF)
        self.expansion_channels = (in_channels + self.squeeze_channels) * EF
        self.squeeze = Conv2dBnAct(in_channels=in_channels, out_channels=self.squeeze_channels, kernel_size=1, stride=1)
        self.conv1 = Conv2dBnAct(in_channels=in_channels + self.squeeze_channels, out_channels= self.expansion_channels, kernel_size=1, stride=1)
        self.depthconv = DepthwiseConvBnAct(in_channels=self.expansion_channels, kernel_size=kernel_size, stride=stride)
        self.conv2 = Conv2dBn(in_channels=self.expansion_channels, out_channels=out_channels, kernel_size=1, stride=1)
        self.identity = Conv2dBn(in_channels=in_channels, out_channels=out_channels, kernel_size=1, stride=stride)

    def forward(self, input):
        output = self.squeeze(input)
        output = torch.cat([output, input], axis=1)
        output = self.conv1(output)
        output = self.depthconv(output)
        output = self.conv2(output)
        if input.size() != output.size():
            input = self.identity(input)
        output = output + input
        return output


class Make_Layer(nn.Module):
    def __init__(self, layers_configs):
        super(Make_Layer, self).__init__()
        self.layers_configs = layers_configs
        self.layer = self.frostBlock(self.layers_configs)

    def forward(self, input):
        return self.layer(input)

    def frostBlock(self, cfg):
        layers = []
        for i, k, o, e, r, s in cfg:
            layers.append(FrostBlock(in_channels=i, kernel_size=k, out_channels=o, EF=e, RF=r, stride=s))
        return nn.Sequential(*layers)


class _FrostNet(nn.Module):
    def __init__(self, in_channels, classes):
        super(_FrostNet, self).__init__()
        self.frostStem = FrostStem(in_channels=in_channels, out_channels=32)

        # configs : in_channels kernel_size, out_channels, EF, RF, stride
        layer1 = [[32, 3, 16, 1, 1, 1]]
        layer2 = [[16, 5, 24, 6, 4, 2],[24, 3, 24, 3, 4, 1]]
        layer3 = [[24, 5, 40, 3, 4, 2],[40, 5, 40, 3, 4, 1]]
        layer4 = [[40, 5, 80, 3, 4, 2],[80, 3, 80, 3, 4, 1],
                  [80, 5, 96, 3, 2, 1],[96, 3, 96, 3, 4, 1],
                  [96, 5, 96, 3, 4, 1],[96, 5, 96, 3, 4, 1]]
        layer5 = [[96, 5, 192, 6, 2, 2],[192, 5, 192, 3, 2, 1],
                  [192, 5, 192, 3, 2, 1],[192, 5, 192, 3, 2, 1],
                  [192, 5, 320, 6, 2, 1]]

        self.layer1 = Make_Layer(layer1)
        self.layer2 = Make_Layer(layer2)
        self.layer3 = Make_Layer(layer3)
        self.layer4 = Make_Layer(layer4)
        self.layer5 = Make_Layer(layer5)
        self.classification = nn.Sequential(
            Conv2dBnAct(in_channels=320, out_channels=1280, kernel_size=1),
            nn.AdaptiveAvgPool2d(1),
            nn.Conv2d(1280, classes, 1)
        )

    def forward(self, input):
        stem= self.frostStem(input)
        s1 = self.layer1(stem)
        s2 = self.layer2(s1)
        s3 = self.layer3(s2)
        s4 = self.layer4(s3)
        s5 = self.layer5(s4)
        pred = self.classification(s5)
        b, c, _, _ = pred.size()
        pred = pred.view(b, c)
        return {'pred':pred}


def FrostNet(in_channels, classes=1000):
    model = _FrostNet(in_channels=in_channels, classes=classes)
    weight_initialize(model)
    return model


if __name__ == '__main__':
    model = FrostNet(in_channels=3, classes=1000)
    model(torch.rand(1, 3, 224, 224))
