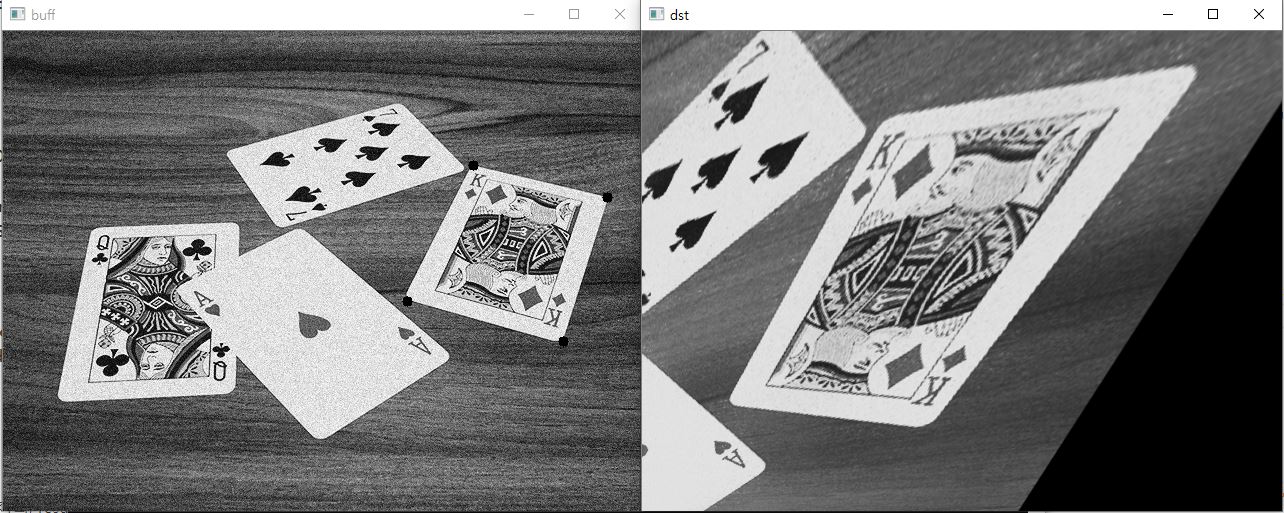

[이미지 - Perspective Transform]

영상에 대해 Perspective Transform을 적용하고 싶은 영역의 4점을 찍고,

목적 영상에 4점을 찍으면 그 점으로 Transform이 적용된다. 또한 영상에대한 잡음제거도 적용된다.

Transform을 적용할 원본 이미지

[Perspective Transform]

buff = imread("../_res/card_noise.jpg", IMREAD_GRAYSCALE);

#효과를 적용할 이미지를 읽어온다.



dst = Mat::zeros(buff.size(), CV_8UC3);

#읽어온 이미지 크기 만큼, 결과 영상을 출력할 Mat객체를 생성한다.



setMouseCallback("buff", on_mouse);

#마우스 연산이 필요하기 때문에 mousecallback 시스템 함수를 생성한다.



void on_mouse(int event, int x, int y, int flags, void*) {
    static int cnt = 0;

    if (event == EVENT_LBUTTONDOWN) {
        if (cnt < 4) {
            srcQuad[cnt++] = Point2f(x, y);
            circle(buff, Point(x, y), 5, Scalar(0, 0, 255), -1);
            imshow("buff", buff);
        }
    }
}

#static으로 cnt를 설정해 콜백 함수가 호출될 때 마다 그 값을 누적할 수 있게 한다.

cnt갯수를 체크하면서 클릭된 값을 Point2f 벡터어 넣는다.



bilateralFilter(buff, src, -1, 35, 20);

#잡음제거 하기위한 filter.



setMouseCallback("dst", on_result);

#이번엔 결과 영상 윈도우에 적용될 mousecallback함수를 설정한다.



void on_result(int event, int x, int y, int flags, void*) {
    static int result = 0;

    if (event == EVENT_LBUTTONDOWN) {
        if (result < 4) {
            dstQuad[result++] = Point2f(x, y);
            circle(dst, Point(x, y), 5, Scalar(0, 0, 255), -1);
            imshow("dst", dst);

            if (result == 4) {
                Mat pers = getPerspectiveTransform(srcQuad, dstQuad);
                warpPerspective(src, dst, pers, src.size());
                imshow("dst", dst);
            }
        }
    }
}

#on_Mouse()함수와 똑같이 작성을 하되, result점이 4개 이상 찍힐 경우, 그점에 대해 transform을 적용한다.

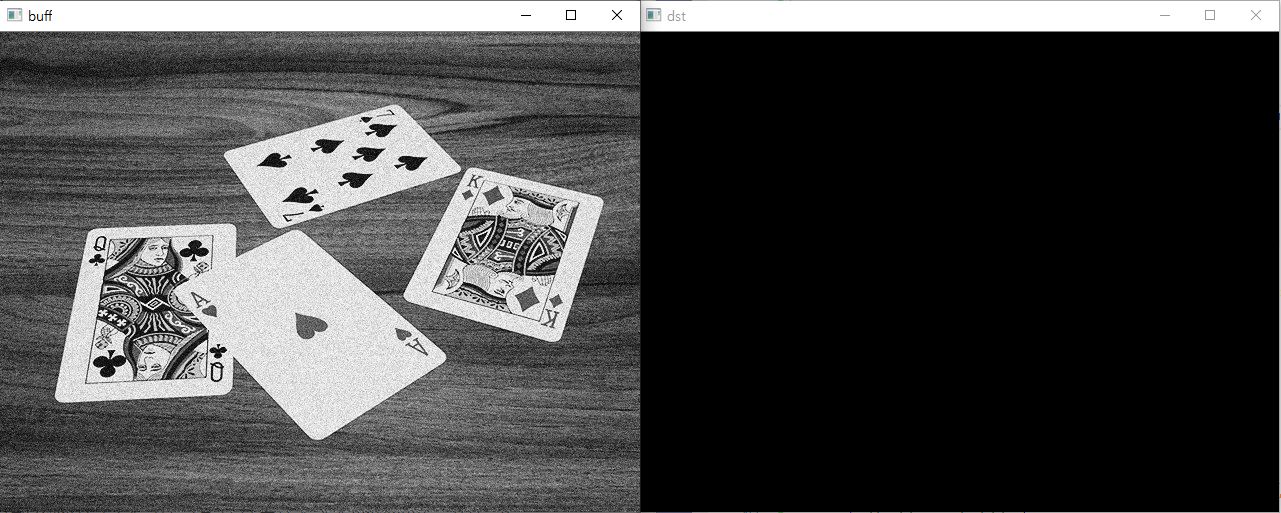

실행하면 영상이 2개 준비 된다

원하는 부분을 점으로 찍는다.

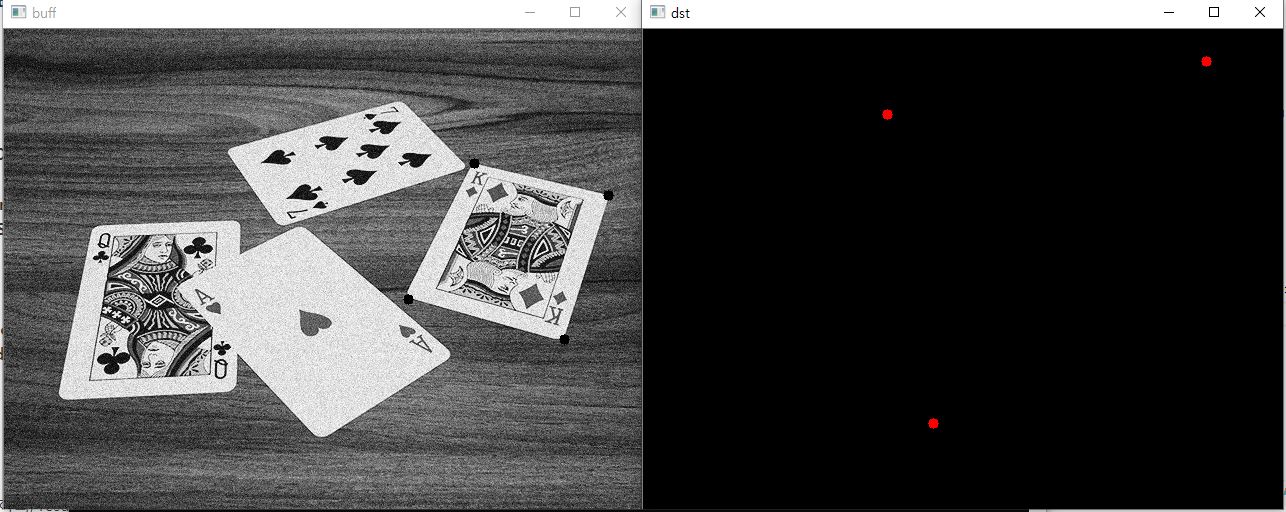

오른쪽 영상에 점을 찍는다.

Perspective Transform.cpp

0.00MB
