Densely Connected Convolutional Networks

Densely Connected Convolutional Networks

Abstract

• 최근 Convolution Network는 Shortcut Connections 사용하여 정확도와 학습에 효율적이다.
• 저자들은 해당 관점을 보강하여 Dense Convolutional Network (DenseNet) 만들었다. 해당 Network는 각 Layer 다른 Layer와 Feed-forward 연결한다
• DenseNet은 $L(L+1) / 2$ 직접적인 연결을 갖는다.
• 각각의 Layer는 모든 진행된 Layer의 Feature-Map 하위 Layer의 Input에 사용된다.

📌 [DenseNet Adventage] - vanishing-gradient 문제가 감소한다. - feature propagation에 강하다. - 점진적으로 Parameter가 감소된다.

Introduction

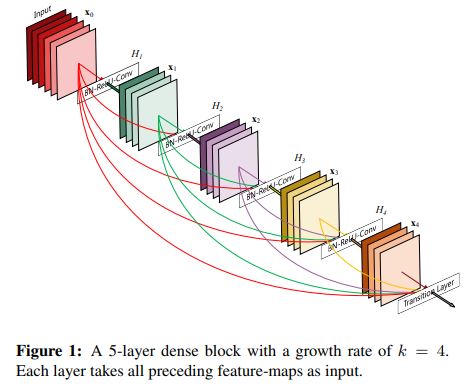

Dense Block

• CNN의 깊이가 증가하면서, 새로운 연구 문제가 등장했다 : 정보(Input/Gradient)가 사라진다.
• ResNet 및 FractalNet에서 같은 접근 방식과 학습 절차는 모두 Key Characteristic 공유하는 것이다 : Network 들은 각각의 Layer에서 다른 Layer 갈 때, Short Path 생성한다.
• 이러한 구조를 고려하여 간단한 연결 패턴을 제안한다 : Feature-map 사이즈를 맞추어 모든 Layer 직접적으로 연결한다.
• 즉, 각 Layer는 모든 통과된 Layer의 추가적인 input 얻을 수 있고, 자기가 갖고 있는 Feature-map 하위 Layer에 전달할 수 있다.
• 중요한 점은 ResNet 과 달리 Layer 통과할 때, 더하기 연산으로 진행되는 것이 아니라 Concatenating 방식으로 Feature 결합한다는 것이다.
• $L(L+1) / 2$ 수식으로 L-Layer에 대해 연결 되어있으며 고전적인 L연결 구조와는 다르다. 이런 Dense Connectivity Pattern 인해 Dese Convolutional Network (DenseNet) 언급한다.
• Dense Connectivity Pattern의 직관적인 효과는 Parameter 수가 적으며, 불필요한 Feature-map에 대한 학습을 하지 않는 다는 것이다.

📌 ResNet의 경우 Layer가 자신의 weight 갖고 있기 때문에 학습 Parameter가 상당히 크다.

• DesNet의 경우 Layer가 협소하고, Feature-map이 변화하지 않은 상태로 연결되기 때문에 최종 Classifier는 모든 Feature-map 토대로 결정을 내릴 수 있다.
• DenseNet은 Parameter의 이점이 있기 때문에, 생성된 정보를 토대로 가장 큰 이점은 학습을 쉽게 한다.
• 각 Layer는 직접적으로 Loss Function의 Gradient에 접근 할 수 있기 때문에 Original Input에 대한 관리가 이루어 질 수 있다. 또한 Small Training Set에 대해 Overffiting 문제를 줄일 수 있다.

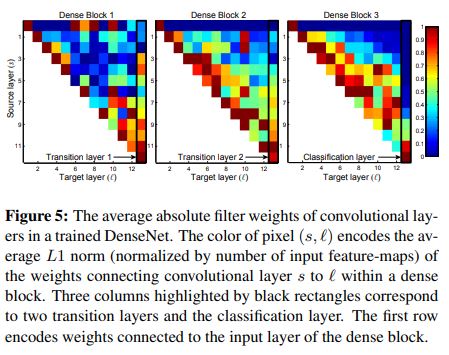

DenseNet Visualize

DenseNet

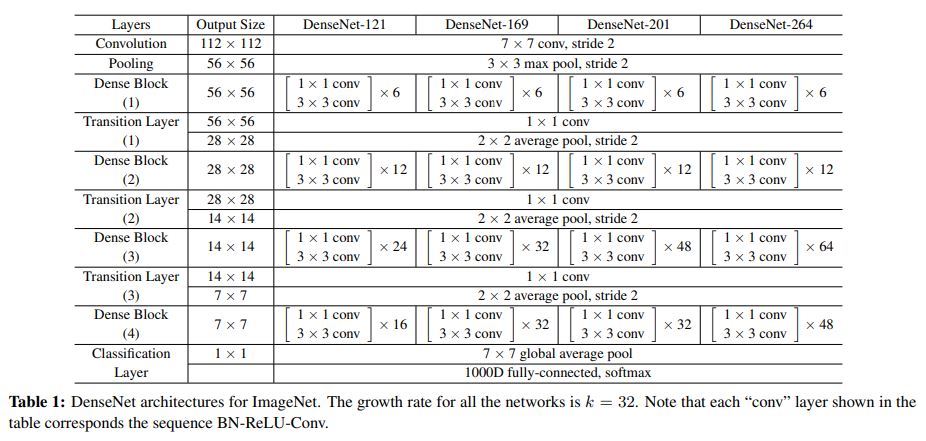

DenseNet Architecture

• single image x0가 Convolution Network에 들어간다 생각해보자. Network는 L layer 구성되어 있고 각각은 Non-Linear Transformation 실행된다.
• $H_l(ο)$ 수식에 대해서 l은 layer의 index 지칭한다. 그럴 때 H 수식은 Batch Normalization(Bn)과 Rectified Linear Units (ReLu) 및 Pooling 또는 Convolution 구성된다.
• ResNet의 경우 $x_l = H_l(x_{l_{-1}}) + x_{l_{-1}}$ 해당 수식을 사용하며, identity function 사용하여 Gradient 보전하지만 해당 function은 덧셈을 기반으로 작동하기 때문에 불필요한 정보가 Network에 들어가게된다.

Dense Connectivity

• 따라서 직접적인 Layer 간의 연결을 소개한다. 결론적으로 l-index Layer는 모든 전 단계 Layer의 x0 ~ x(l-1) input 받게 된다. 아래의 수식은 Layer의 Concatenation 나타낸다.
• $x_l = H_l([x_0, x_1, . . . x_{l_{-1}}])$

Composite Function

• DenseNet H(x) Layer Block 구조

📌 - Batch Normalization (BN) - Rectified Linear Unit (ReLU) - 3 x 3 Convolution (Conv)

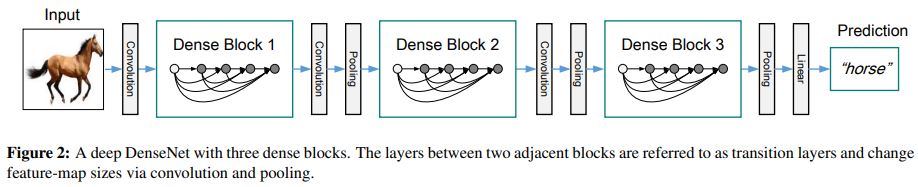

Pooling Layers

• Convolution Network의 필수적인 부분은 Feature-map size 줄이는 Down-Sampling이다.
• Down-Sampling 가능하게 하기 위해 DenseNet은 다수의 Dense Block 구성한다.
• 따라서 Block 사이의 Transition Layer 삽입하여 Convolution과 Pool 진행한다.

📌 - Batch Normalization (BN) - 2 x 2 Average Pooling (AVG) - 1 X 1 Convolution (Conv)

Growth Rate

• $H_l$ function은 k Feature-map 생산한다. l-index Layer는 k0 + k(l-1)의 Input Featuer-map 따른다. 여기서 k는 Input Layer의 Channels 의미한다.
• DenseNet과 다른 Network 구조와의 차이점은 narrow layers이다. (k = 12). 논문에선 이를 growth rate Hyper Parameter 부르기로 한다.
• 일단 이러한 Feature-map에 대하여 Global State Network 관점으로 볼 수 있다. 그러면 각 Layer는 k Feature-map state 갖는다.
• growth rate는 새로운 정보가 각 Layer에 기여하는 방법을 정규 한다.
• 이렇게 Global State 생성하면, 모든 곳에 접근이 가능하기 때문에, Layer to Layer 방법인 Connection 진행할 필요가 없다.

Bottleneck Layers

• 1 x 1 Convolution → 3 x 3 Convolution 진행하는 Bolttleneck Layer 구조는 Feature-map 감소 시켜 연산에 대한 효율성을 높일 수 있다.
• $H_l$ 에 대하여 Bottleneck 추가하면 BN-ReLU-Conv(1x1)-BN-ReLU-Conv(3x3) 변경할 수 있다.

Compression

• 모델의 수용성을 향상 시키기 위해 Transition Layer의 Feature-map 줄인다.
• Dense Block이 m Feature-map 갖는다면 Trainsition Layer의 output Feature-map $[θ * m]$ 만든다. (0≤ θ ≤1) - Scale Factor
• 만약 Bottlenect + Compression이 사용된다면 DenseNet-BC

🔹 DenseNet Backbone 구축한 다음 BC (Bottleneck + Compression) 모드를 추가한다.

Implementation Detail

• Dense Block 들어가기 전에 Convolution 16 진행 (DenseNet-BC 경우 Growth Rate 2배 적용)
• Convolution Layer 경우 3 x 3 Kernel size 하고 각 zero-padded 적용한다.
• Transition Layer 경우 1 x 1 Convolution에 2 x 2 Average Pool 한다.
• Stem Block에 224 x 224 이미지가 들어 간다면, 2k

Conclusion

Conclusion

• Dense Convolutional Network (DenseNet) 같은 Feature-map 두 Layer간의 연결을 도입한다.
• DenseNet Scale의 경우 많은 Layer 쌓을 수 있다. 그러면서 최적화 하는데 어떠한 어려움도 발생하지 않는다.
• DenseNet은 Parameter 증가 시키면서 수행 하락 및 Overfitting 만들지 않는다. 또한 적은 Parameter 적은 연산을 하며 state-of-the-art 수행을 진행한다.



import torch
from torch import nn


class DenseStem(nn.Module):
    def __init__(self, in_channels, out_channels):
        super(DenseStem, self).__init__()
        self.conv = Conv2dBnAct(in_channels=in_channels, out_channels=out_channels, kernel_size=7, stride=2)
        self.max_pool = nn.MaxPool2d(kernel_size=3, stride=2, padding=1)

    def forward(self, input):
        output = self.conv(input)
        output = self.max_pool(output)
        return output


class Dense_Block(nn.Module):
    def __init__(self, in_channels, iter_cnt, transition, growth_rate=32):
        super(Dense_Block, self).__init__()
        self.transition = transition
        self.dense_layer = Dense_Layer(in_channels=in_channels, iter_cnt=iter_cnt, growth_rate=growth_rate)
        self.transition_layaer = Transition_Layer(in_channels=self.calc_channels(in_channels, growth_rate, iter_cnt),
                                                    out_channels=self.calc_channels(in_channels, growth_rate, iter_cnt))

    def forward(self, input):
        output = self.dense_layer(input)
        if self.transition:
            output = self.transition_layaer(output)
        return output

    def calc_channels(self, in_channels, growth_rate, layer_len):
        cat_channels = in_channels + (growth_rate * layer_len)
        return cat_channels

class Dense_Layer(nn.Module):
    def __init__(self, in_channels, iter_cnt, growth_rate):
        super(Dense_Layer, self).__init__()
        self.iter = iter_cnt
        self.bn_list = nn.ModuleList([])
        self.conv_list = nn.ModuleList([])
        self.relu = nn.ReLU()

        self.in_channels = in_channels
        for i in range(self.iter):
            self.bn_list.append(nn.BatchNorm2d(num_features=self.in_channels))
            self.conv_list.append(nn.Conv2d(in_channels=self.in_channels, out_channels=growth_rate, kernel_size=3, stride=1,
                                                padding=1, dilation=1, groups=1, padding_mode='zeros'))
            self.in_channels = self.in_channels + growth_rate

    def forward(self, input):
        outputs = input
        for i in range(self.iter):
            output = self.bn_list[i](outputs)
            output = self.relu(output)
            output = self.conv_list[i](output)
            outputs = torch.cat([outputs, output], axis=1)
        return outputs


class Transition_Layer(nn.Module):
    def __init__(self, in_channels, out_channels):
        super(Transition_Layer, self).__init__()
        self.conv = Conv2dBn(in_channels=in_channels, out_channels=out_channels, kernel_size=1)
        self.avg_pool = nn.AvgPool2d(kernel_size=2, stride=2)

    def forward(self, input):
        output = self.conv(input)
        output = self.avg_pool(output)
        return output


class Make_Blocks(nn.Module):
    def __init__(self, blocks_configs, transition):
        super(Make_Blocks, self).__init__()
        self.transition = transition
        self.blocks_configs = blocks_configs
        self.block = self.make_dense_block(self.blocks_configs, self.transition)

    def forward(self, input):
        return self.block(input)

    def make_dense_block(self, blocks_configs, transition):
        layers = []
        for i, it in blocks_configs:
            layers.append(Dense_Block(in_channels=i, iter_cnt=it, transition=transition))
        return nn.Sequential(*layers)

class _DenseNet121(nn.Module):
    def __init__(self, in_channels, classes):
        super(_DenseNet121, self).__init__()
        self.denseStem = DenseStem(in_channels=in_channels, out_channels=64)

        # config input_channels, iter_cnt
        dense_block1 = [[64, 6]]
        dense_block2 = [[256, 12]]
        dense_block3 = [[640, 24]]
        dense_block4 = [[1408, 16]]

        self.layer1 = Make_Blocks(dense_block1, True)
        self.layer2 = Make_Blocks(dense_block2, True)
        self.layer3 = Make_Blocks(dense_block3, True)
        self.layer4 = Make_Blocks(dense_block4, False)

        self.classification = nn.Sequential(
            Conv2dBnAct(in_channels=1920, out_channels=1280, kernel_size=1),
            nn.AdaptiveAvgPool2d(1),
            nn.Conv2d(1280, classes, 1)
        )

    def forward(self, input):
        stem_out = self.denseStem(input)
        s1 = self.layer1(stem_out)
        s2 = self.layer2(s1)
        s3 = self.layer3(s2)
        s4 = self.layer4(s3)
        pred = self.classification(s4)
        b, c, _, _ = pred.size()
        pred = pred.view(b, c)
        stages = [s1, s2, s3, s4]
        return {'stage':stages, 'pred':pred}

def DenseNet(in_channels, classes=1000, varient=121):
    if varient == 121:
        model = _DenseNet121(in_channels=in_channels, classes=classes)
    weight_initialize(model)
    return model

if __name__ == '__main__':
    model = DenseNet(in_channels=3, classes=1000)
    model(torch.rand(1, 3, 224, 224))
