[MFC - Chapter4 연습문제]

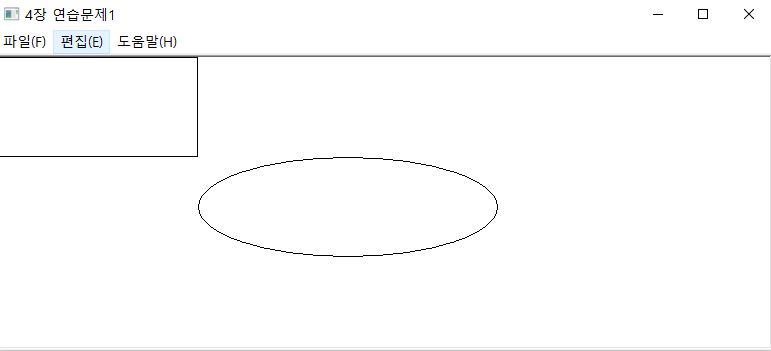

1. PaintDC 예제에서 직사각형 영역을 숫자 대신 CRect 객체를 대입하여 직사각형과 타원을 출력하도록 수정하시오.

연습문제 1번

문제 1번의 경우 CChildView::OnPaint() 함수 내에서

CRect 객체를 생성하고 dc.Rectangle( ) 함수에 객체를 넣어주면 됩니다.

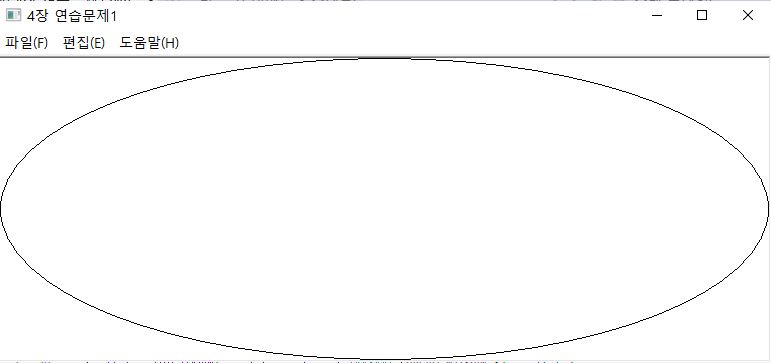

2. PaintDC 예제에서 클라이언트 영역 전체에 대해 타원을 출력하도록 수정하시오. 구현이 완료되면 윈도우 키기를 변경해도 타원이 변경된 크기에 맞춰 출력된다.

연습문제 2번

문제 2번의 경우 CChildView::OnPaint() 함수 내에서 CRect 객체를 선언하고 GetClientRect(&rect)를 통해 윈도우 크기를 객체에 정의한다. 다음 dc.Ellipse() 함수내에 rect.Width(), rect.Height()를 통해 접근한다.

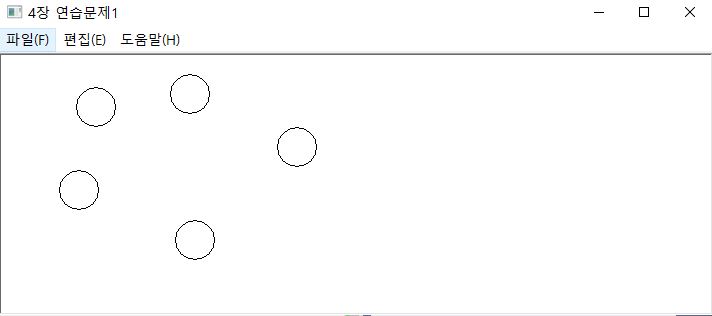

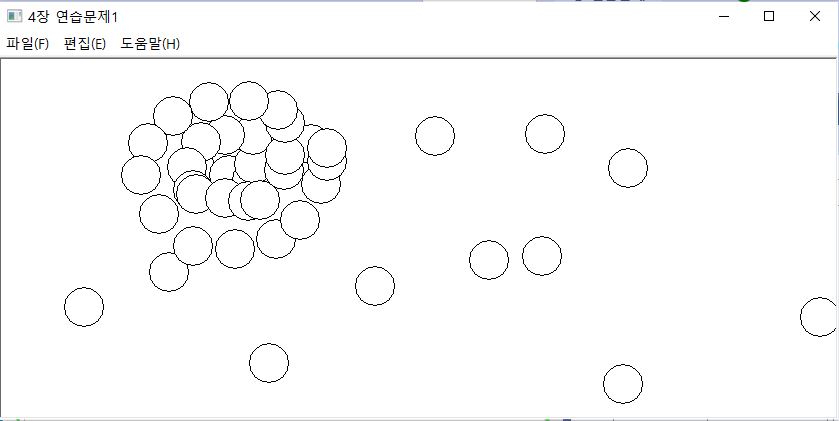

3. ClientDC 예제를 윈도우 크기가 변경되거나 최소화 상태에서 복원되어 윈도우가 다시 그려져도 그렸던 원이 모두 나타나게 수정하시오, 단 정보는 CList 클래스를 이용하여 보관한다.



연습문제 3번

우선 CList<CPoin, POINT&> clist를 전역으로 선언한다.

CChildView::OnRButtonDown(UINT nFlags, CPoint point) 메세지 처리기 안에

CClientDC를 설정하고 버튼이 눌릴때 마다 list.AddTail(point)로 해당 점의 좌표를 리스트에 추가한 후, 화면에

dc.Ellipse() 함수를 통해 뿌려준다. -> Invalidate(FALSE);



다음 CChildView::OnPaint() 함수에서 저장된 정보를 불러와 실행하면된다.

POSITION pos = list.GetHeadPosition();

while(pos){

    CPoint pt = list.GetNext(pos);

    dc.Ellipse(pt.x -20, pt.y - 20, pt.x + 20, pt.y + 20);

}



4. ClientDC 예제를 윈도우 크기가 변경되거나 최소화 상태에서 복원되어 윈도우가 다시 그려져도 그렸던 원이 모두 나타나게 수정하시오. 단, 정보는 CArray 클래스를 이용하여 보관한다.

연습문제 4번

CArray<CPoint, POINT&> carray; 를 전역으로 생성하고, CChildView::ChildView() 생성자에 array의 사이즈를 선언한다. 리스트와 다르게 배열은 초기 사이즈를 설정해야하기 때문이다.

그 다음 CChildView::OnRButtonDown(UINT nFlags, CPoint point) 메세지 처리기 안에 포인트 좌표를 array에 추가한다. ->Invalidate(FALSE);

CChildView::OnPaint() 함수에서 array.GetSize() 만큼 내용을 화면에 출력하면 된다.

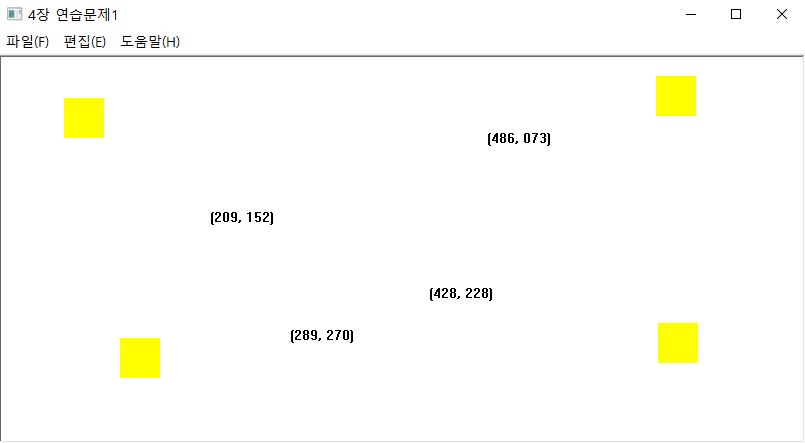

5. ClientDC 예제를 수정하여, 마우스 왼쪽 버튼이 눌렸을 때 마우스 좌표를 중심으로 배경이 노란색(RGB(0, 255, 255))인 직사각형을 출력하고, 마우스 오른쪽 버튼이 눌렸을 때 마우스 좌표에 투명모드로'(10, 20)'과 같이 (x, y) 좌표를 출력하시오.

연습문제 5번

CChildView::OnLButtonDown(UINT nFlags, CPoint point) 함수에선 노란 사각형을 찍으면 된다.

CClientDC dc(this)를 생성하고, dc.FillSolidRect(&rect, (RGB(255, 255, 0)) 함수를 사용하여 생성한 rect 객체에 대해 해당 RGB 값으로 채우면 된다.



CChildView::OnRButtonDown(UINT nFlags, CPoint point) 함수에선 해당 좌표를 찍으면 된다.

CString str = _T(" " ); 객체를 생성하고 Format() 함수를 사용하여 해당 좌표 값을 채운다. 그다음 dc.SetBkMode(TRANSPARENT); 함수를 사용해 투명 모드를 설정한다.

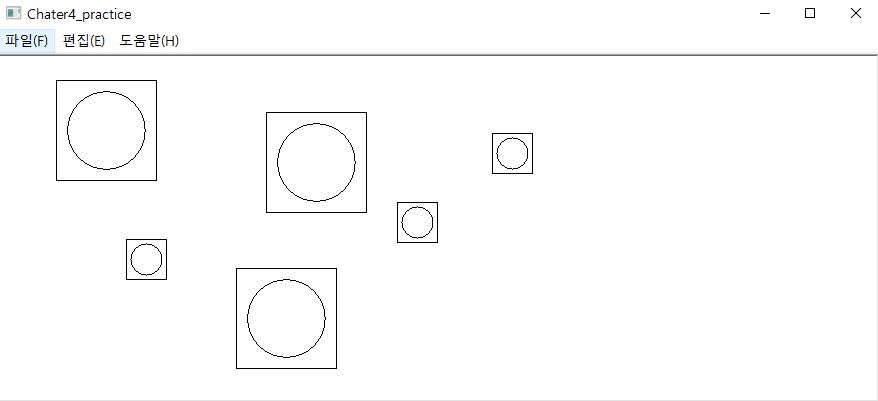

6. MetaFileDC 예제를 윈도우 크기가 변경되거나 최소화 상태에서 복원되어 윈도우가 다시 그려져도 그렸던 원이 모두 나타나도록 수정하시오. 단 CList 클래스를 이용하여 정보를 보관하되 왼쪽 마우스 버튼과 오른쪽 마우스 버튼 클릭 정보를 다르게 보관한다.

연습문제 6번

우선 CList<CPoint, POINT&> Llist, Rlist; 를 전역으로 설정한다.

CChildView::CChildView() 생성자에 CMetaFileDC을 설정하고 CChildView::OnLButtonDown(UINT nFlags, CPoint point)

CChildView::OnRButtonDown(UINT nFlags, CPoint point)

해당 내용을 리스트에 추가한다. ->Invalidate(false); 사용 다음 CChildView::OnPaint() 함수에서 해당 리스트의 정보를 실행하면된다.

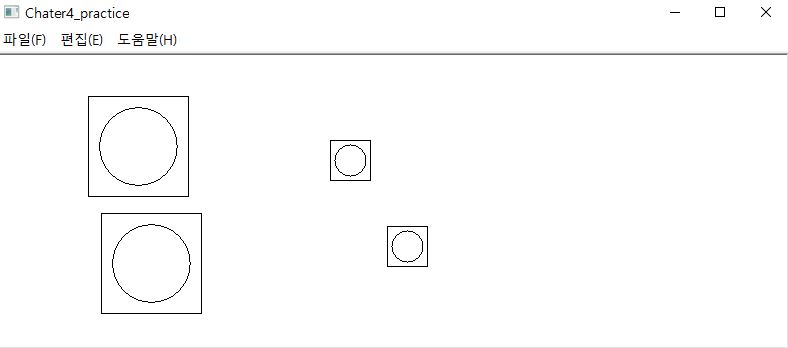

7. MetaFileDC 예제를 윈도우 크기가 변경되거나 최소화 상태에서 복원되어 윈도우가 다시 그려져도 그렸던 원이 모두 나타나도록 수정하시오, 단, CList 클래스를 이용하여 정보를 보관하되 왼쪽 마우스 버튼과 오른쪽 마우스 버튼 클릭 정보를 CRect 클래스를 이용해 동일하게 보관한다.

연습문제 7번

CList<CRect, RECT&> Clist; 를 전역으로 설정하고 CChildView::CChildView() 생성자에 CMetaFileDC을 만든다.

CChildView::OnLButtonDown(UINT nFlags, CPoint point)

CChildView::OnRButtonDown(UINT nFlags, CPoint point)

메세지 처리기에 대해서 CRect 객체를 생성하고, list에 해당 내용을 추가한다. ->Invalidate(false);

CChildView::OnPaint() 함수에서 해당 list의 정보를 출력한다.

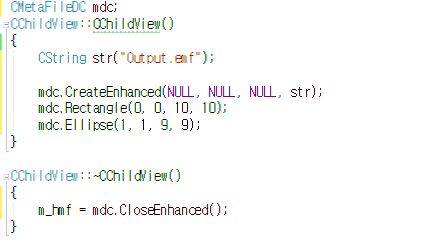

8. MetaFileDC 예제에서 새로운 CMetaFileDC 클래스 객체를 추가하여 화면에 출력한 내용을 모두 메타파일(Output.emf)로 저장하도록 수정하시오.

연습 문제 8번

아직 메타파일 저장법에 대해 완벽한 숙지가 된거 같지 않습니다. 하지만 메타 파일에 대한 파일명 지정은 CMetaFileDC::CreateEnhanced() 함수 두 번째 인자를 이용합니다.

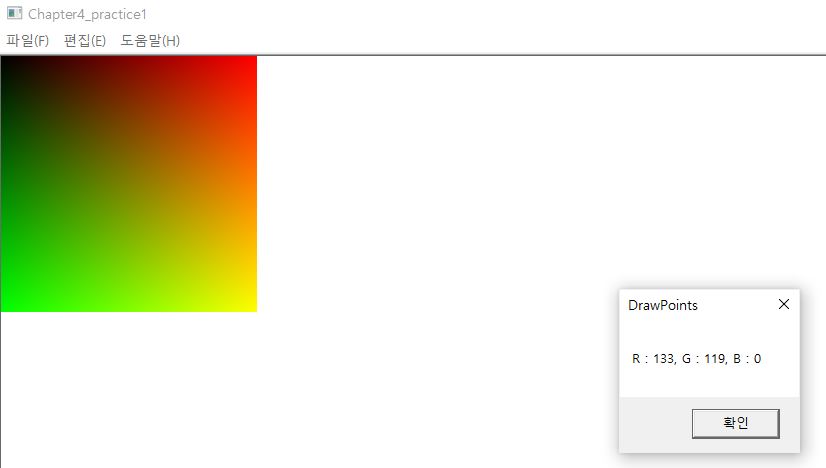

9. DrawPoints  예제를 마우스 왼쪽 버튼을 누르면 해당 좌표에 대응하는 색상 값을 다음과 같이 메시지 상조로 출력하도록 수정하시오.

연습 문제 9번

CChildView::OnPaint() 함수 안에 이중 for문을 이용하여 dc.SetPixelV(x, y, RGB(x, y, 0); 으로 해당 화면 값을 채워 넣는다.

CChildView::OnLButtonDown(UINT nFlags, CPoint point)

함수 내에서 CClientDC dc(this)를 선언하고, COLORREF color = dc.GetPixel(point); 로 RGB값을 사용한다.

CString 객체를 선언하고 Format() 함수를 이용하여 GetRValue(), GetGValue(), GetBValue() 함수로 RGB 값을 대입하여 출력한다.



10. DrawPoints 예제를 DC에 출력할 때 점(Point) 단위가 아닌 비트맵(Bitmap)으로 한번에 출력하도록 수정하시오. 구현이 완료되면 윈도우 크기를 변경해도 화면 출력에 의한 지연이 거의 없다.



해당 문제는 해결중에 있습니다. 해결하는데로 다시 업로드 하겠습니다.

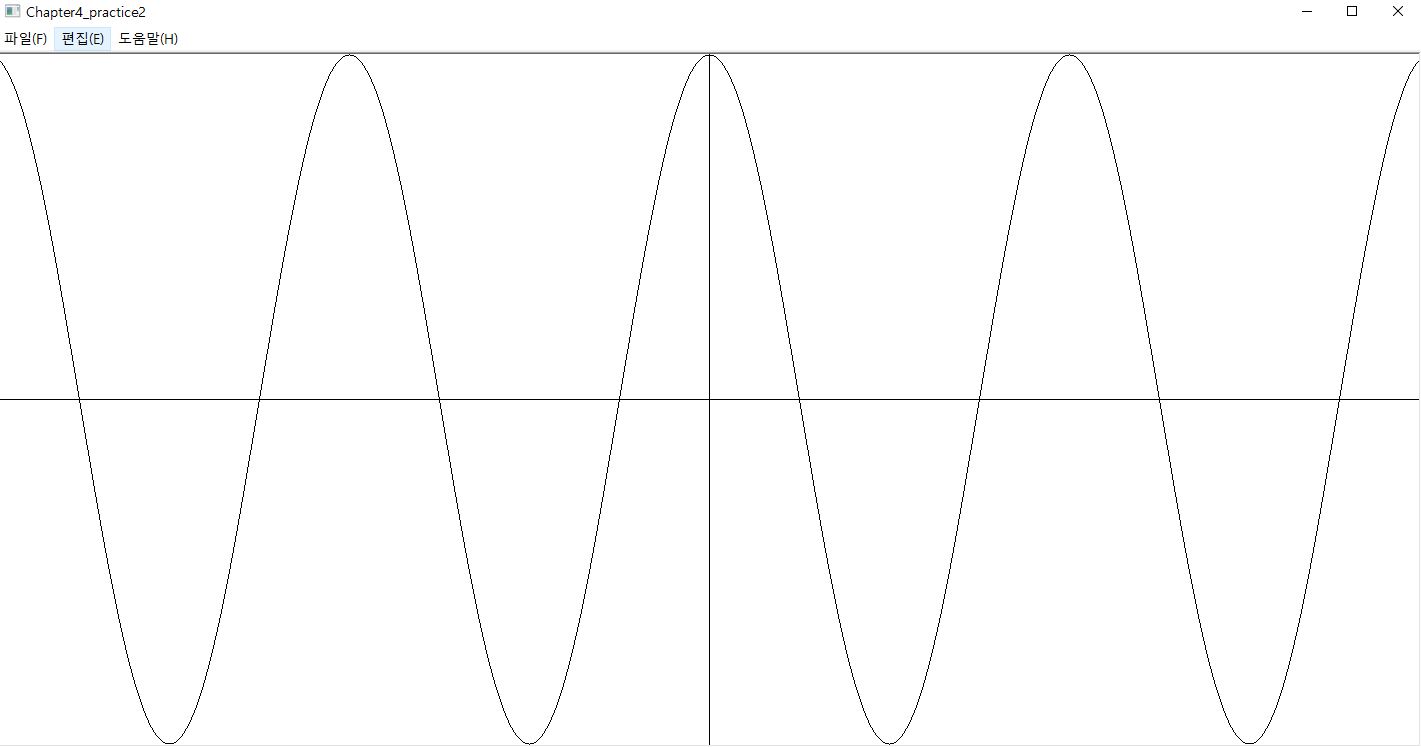

11. DrawLines 예제를 다음과 같이 x축과 y축을 표시한 위에 cos() 함수를 출력하도록 수정하시오.



연습문제 11번

우선 GetClientRect(&rect) 함수로 해당 윈도우의 사각형 값을 가져옵니다.

int centerX, centerY 에 rect.Width() / 2, rect.Height() / 2 값을 저장합니다. dc.MoveTo(), dc.LineTo() 함수를 이용하여 윈도우에 + 표시를 해줍니다.

CArray<POINT, POINT&> carray; 를 선언하고 double PI = 3.14159265; 로 설정합니다.

for문을 사용하여 POINT pt 객체에 x, y값을 cos() 연산을 진행하고 array에 추가합니다.

마지막으로 dc.Polyline(array.GetData(), array.GetSize()); 를 통해 다각선을 그려주면 완성됩니다.

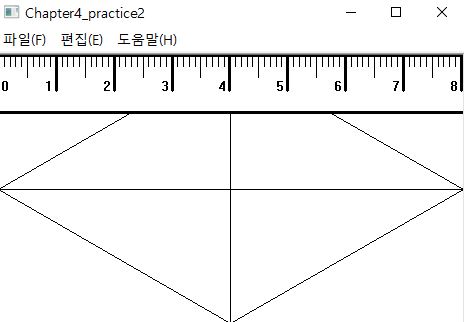

12. 클라이언트 영역에 다음과 같이 가로 눈금자 출력을 추가하여 윈도우 크기가 몇 cm인지 확인할 수 있도록 DrawLines 예제를 수정하시오.



연습 문제 11번

11번 문제처럼 GetClientRect(&rect)와 MoveTo(), LineTo() 함수를 사용하여, POINT points[] = { } 로 dc.Polyine() 이용해 마름모를 그려줍니다.

dc.SetMapMode(MM_LOMETRIC);

CSize size = dc.GetWindowExt();

CRect rect1(CPoint(0, 0), size);

rect1. bottom = -100;



CPen pen(PS_SOLID, 5, RGB(0, 0, 0));

dc.SelectObject(&pen);

dc.Rectangle(rect1);

dc.TextOutW(5, -40, _T("0"));

for (int i = 100; i < rect1.right; i += 100){

    dc.MoveTo(i, 0);

    dc.LineTo(i, -60);

    if (i % 100 == 0) {
        CString str;

        str.Format(_T("%d"), i/ 100);

        CRect rect1(i - 100, - 40, i - 5, - 100);

        dc.DrawText(str, str.GetLength(), rect1, DT_RIGHT | DT_TOP | DT_SINGLELINE);

     }

}

dc.SelectStockObject(BLACK_PEN);



for(int i = 10; i < rect.right; i += 10){

    if(i%50 == 0){

        dc.MoveTo(i, 0);

        dc.LineTo(i, -40);

    }

    else if (i % 10 == 0){

        dc.MoveTo(i, 0);

        dc.LineTo(i, -20);

    }

}

이용하여 마름모 위에 눈금자를 추가해주면 됩니다.

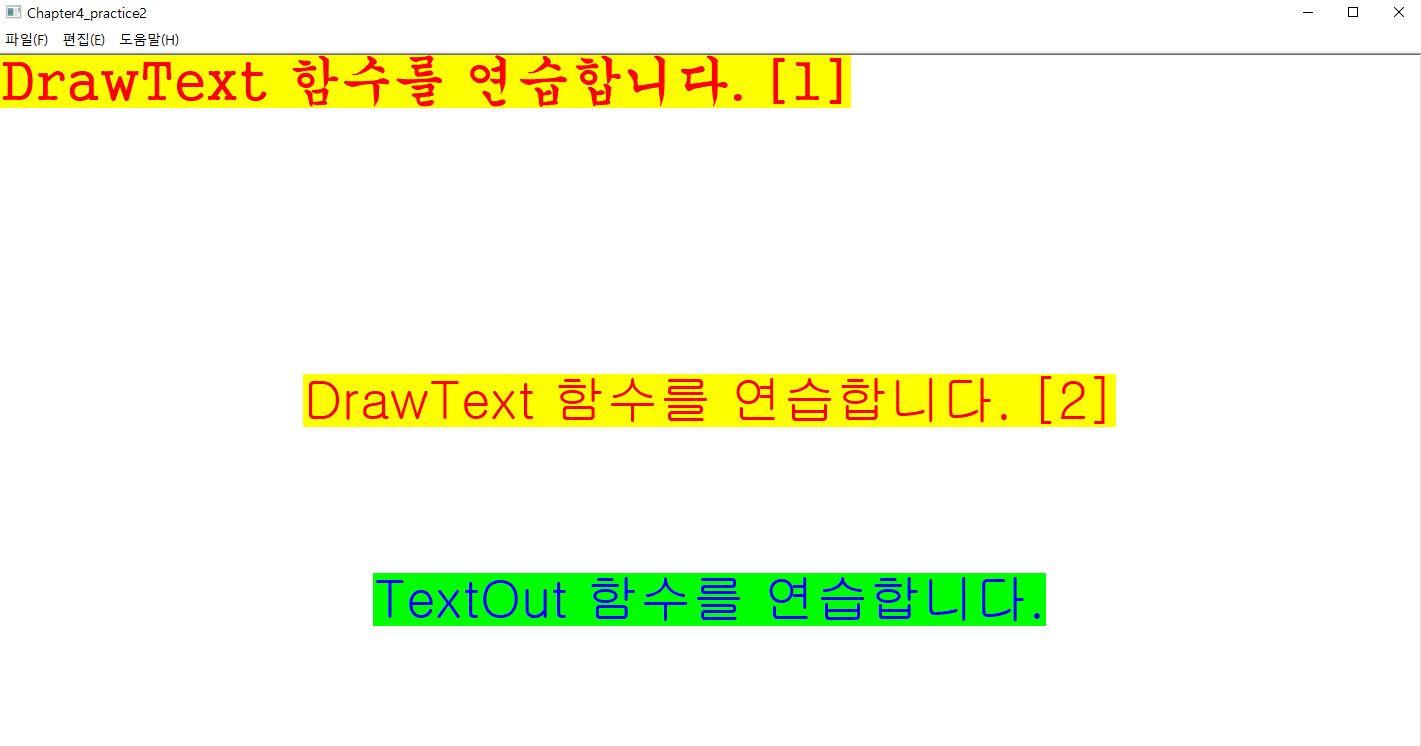

13. DrawTexts 예제를 수정하여, 첫 번째 문장은 "맑은 고딕", 두번째 문장은 "궁서", 세 번째 문장은 "굴림체" 폰트로 출력하시오.

연습 문제 13번

 CFont::CreatePointFont() 함수에서 인자를 _T("맑은 고딕") 식으로 설정하면 출력됩니다.



14. DrawTexts 예제를 수정하여, 첫 번째 문장은 "볼드", 두 번째 문장은 "이탤릭", 세 번째 문장은 "밑줄" 폰트로 출력하시오.



연습 문제 14번

 CFont::CreatePointFont() 함수에서 인자를 FW_BOLD 로 하면 볼드체가 출력됩니다. 나머지 경우 TRUE/FALSE를 통해 이탤릭과 밑줄 폰트를 출력할 수 있습니다.

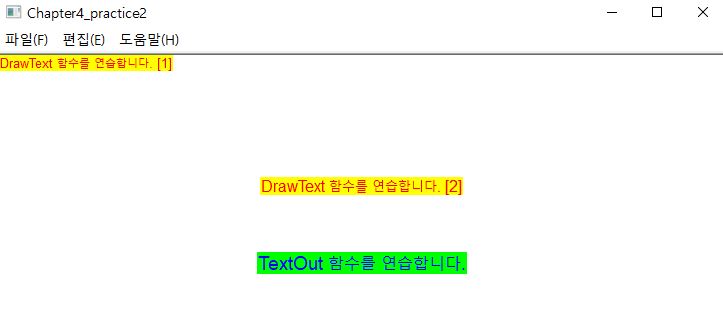

15. DrawTexts 예제를 수정하여, 첫 번째 문장은 크기 14, 두번째 문장은 크기 16, 세 번째 문장은 크기 18로 출력하시오.

연습 문제 15

 CFont::CreatePointFontW( -::MulDiv(10, GetDeviceCaps(dc.m_hDC, LOGPIXELSY), 72) ---

10 , 12, 14를 통해 해당 글자의 크기를 조절할 수 있습니다.



16. MappingMode2 예제를 수정하여, 마우스 왼쪽 버튼을 누르면 매핑 모드가 MM_ISOTROPIC, 마우스 오른쪽 버튼을 누르면 매핑 모드가 MM_ANISOTROPIC으로 전환되도록 하시오. 단, 기본 매핑 모드는 MM_ANISOTROPIC이다.

연습 문제 16

CChildView::OnLButtonDown(UINT nFlags, CPoint point)

CChildView::OnRButtonDown(UINT nFlags, CPoint point)

메세지 처리기에 대해 CDC::SetMapMode() 함수를 통하여 매핑 모드를 전환하면 된다.

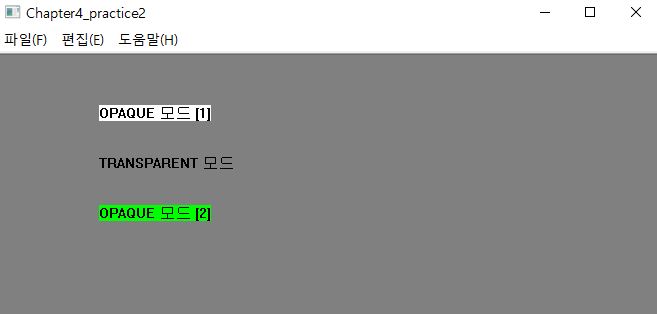

17. BackgroundMode 예제를 수정하여, 마우스 왼쪽 버튼을 누르면 배경 모드가 불투명(OPAQUE), 마우스 오른쪽 버튼을 누르면 배경 모드가 투명(TRANSPARENT)으로 전환되도록 하시오. 단, 기본 배경 모드는 투명이다.



연습 문제 17

마찬가지로

CChildView::OnLButtonDown(UINT nFlags, CPoint point)

CChildView::OnRButtonDown(UINT nFlags, CPoint point)

메세지 처리기에 대해 CDC::SetMapMode() 함수를 통하여 매핑 모드를 전환하면 된다. ->Invalidate(false) 주의

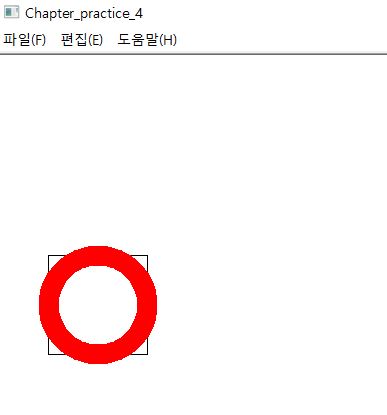

18. Pen 예제를 수정하여, 사각형 내 타원 펜이 마우스 왼쪽 버튼을 누르면 도형 외곽선 안쪽으로만 선이 확장(PS_INSIDEFRAME)되고, 마우스 오른쪽 버튼을 누르면 도형 되각선을 기준으로 선이 출력(PS_SOLID)되도록 하시오. 단, 기본 펜 종류는 PS_SOLID이다.

연습 문제 18번

CChildView::OnLButtonDown(UINT nFlags, CPoint point)

CChildView::OnRButtonDown(UINT nFlags, CPoint point)

메세지 처리기에 CPen 클래스 생성자에서 첫번째 인수를 변경하면 동작한다. -> Invalidate(false) 주의

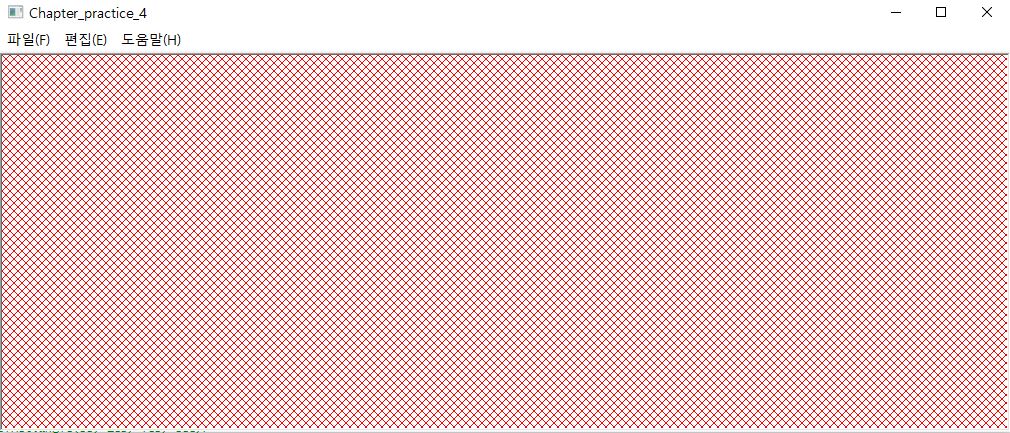

19. Brushes 예제를 수정하여 다음과 같이 클라이언트 영역 배경 전체에 해치 브러시를 출력하도록 수정하시오. 단, 외곽선이 출력되지 않도록 하시오.

연습 문제 19번

GetClientRect(&rect);를 사용하여 윈도우 사각형을 가져온다.

CPen pen(PS_NULL, 1, RGB(0, 0, 0);으로 NULL 펜을 사용하여 외각선을 출력시키지 않는다.

CBrush brush(HS_DIAGCROSS, RGB(255, 0, 0);을 사용하여 사각형을 그린다.

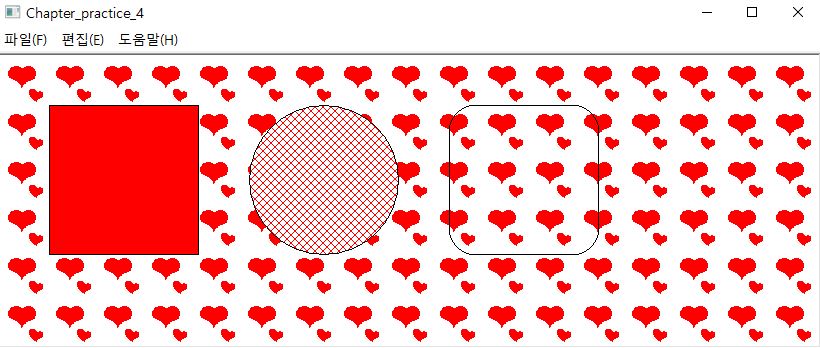

20. Brushes 예제를 클라이언트 영역 배경 전체에 비트맵 이미지를 타일 형태로 반복 출력하도록 수정하시오. 단, 비트맵 이미지를 이용한 패턴 브러시로 출력하되, 직접 출력하지 않고 윈도우 클래스를 생성할 때 지정하는 방식을 사용한다.

연습 문제 20번

CChildView::PreCreateWindow(CREATESTRUCT& cs) 함수 내에

CBitmap bitmap;

bitmap.LoadBitmapW(IDB_BITMAP1);

HBRUSH brush = CreatePatternBrush(bitmap);

사용하여 AfxRegisterWndClass() 인자에 brush 객체를 넣어준다.

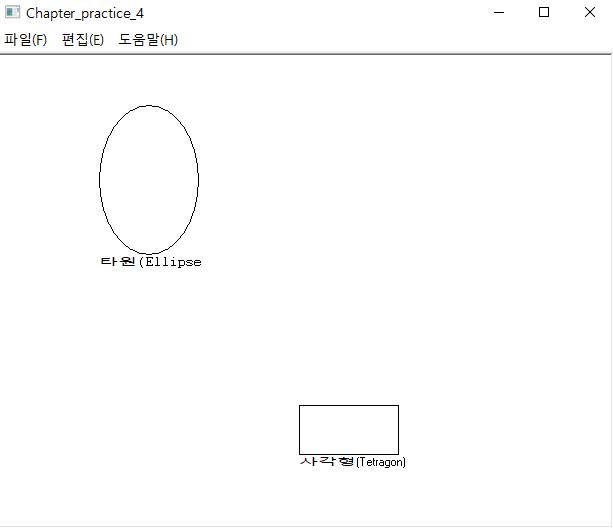

21. StockObjects 예제를 수정하여, 'DEVICE_DERAULT_FONT' 내장 폰트를 설정하여 타원 위에 '타원(Ellipse)', 'SYSTEM_FIXED_FONT' 내장 폰트를 사용하여 사각형 위에 '사각형(Tetragon)' 글자를 출력하도록 수정하시오.

연습 문제 21번

dc.SelectStockObject() 함수를 사용하여 ANSI_FIXED_FONT/ ANSI_VAR_FONT를 사용하여 TextOutW()함수를 통해 출력한다.



22. Bitmaps 예제를 수정하여, 클라이언트 영역에 비트맵을 출력할 때 평소에는 원래 크기로 보여주고 마우스 왼쪽 버튼이 눌린 상태에서는 클라이언트 영역 전체로 확대되도록 수정하시오.

연습 문제 22번

CChildView::OnLButtonDown(UINT nFlags, CPoint point) 함수에

CClientDC를 설정하고 CBitmap 객체를 선언하고 BITMAP bmpinfo 객체도 선언한다.

dc.StretchBlt(10, 10, bmpinfo.bmWidth * 10, bmpinfo.Height * 10, &mem, 0, 0, bmpinfo.bmWidth, bmpinfo.bm.Height, SRCCOPY);를 통해 비트맵 객체를 늘린다.



&mem 경우 CDC 객체



23. Bitmaps 예제를 수정하여, 마우스 왼쪽 버튼을 누를 때 마다 비트맵 하나가 180도 회전되어 위아래가 뒤 바뀌어 출력되도록 하시오.



연습 문제 23번

CChildView::OnLButtonDown(UINT nFlags, CPoint point) 함수에

dc.StretchBlt(10 + bmpinfo.bmWidth - 1, bmpinfo.bmHeight - 1, -bmpinfo.bmWidth, -bmpinfo.Height, &mem, 0, 0, bmpinfo.bmWidth, bmpinfo.bmHeight,SRCCOPY); 안의 인수를 수정하여 비트맵을 거꾸로 출력한다.

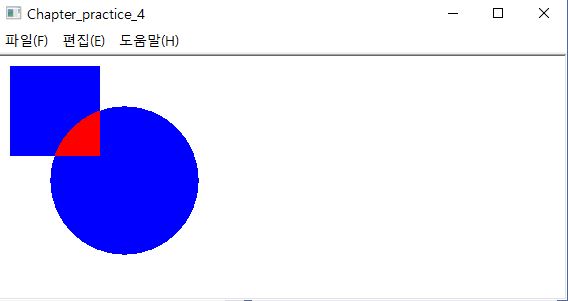

24. Regions 예제 실행 결과에서 겹친 부분을 빨간색(RGB(255, 0, 0)으로 채워지도록 수정하시오.

연습 문제 24번

겹친 지역에 대해서 CBrush brush(RGB(255, 0, 0)); 객체를 선언하고 dc.FillRgn(&rgn1, &brush);를 통해 채색한다.
