Edge Filter

영상에서 Edge는 외각 선이라고 생각하시면 편합니다. 이러한 Edge를 좀더 강조하기 위해 우리는 Edge에 다양한 필터링을 적용하게 됩니다. 오늘은 이러한 Edge 필터를 3가지 소개하려고 합니다. 기본적으로 3 x 3 마스크를 적용했습니다.



Prewitt Edge Filter

수평 수직 Edge를 잘 검출하는 Edge 필터 입니다.

프리윗 필터

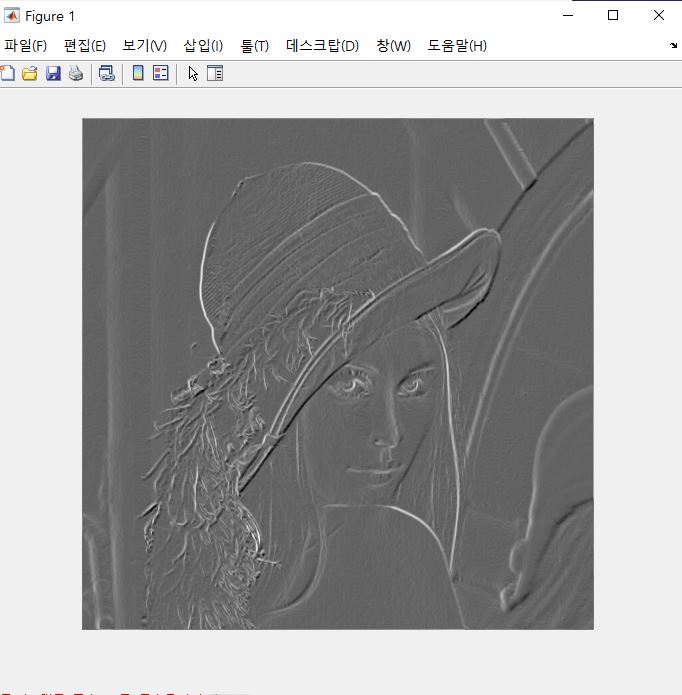

프리윗 필터 적용

Sobel Edge Filter

모든 방향의 Edge를 검출하기에 적합합니다. 하지만 Sobel은 대각선 엣지를 잘 검출합니다.

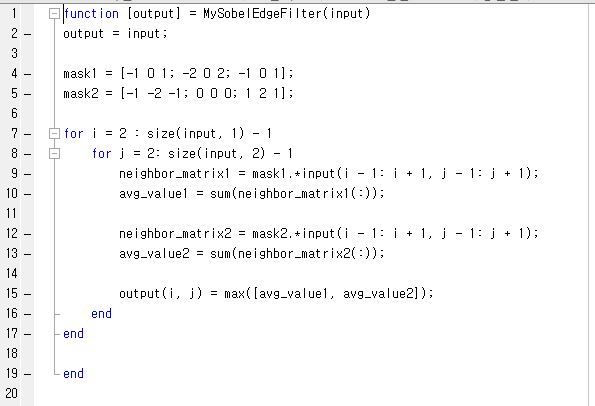

소벨 필터

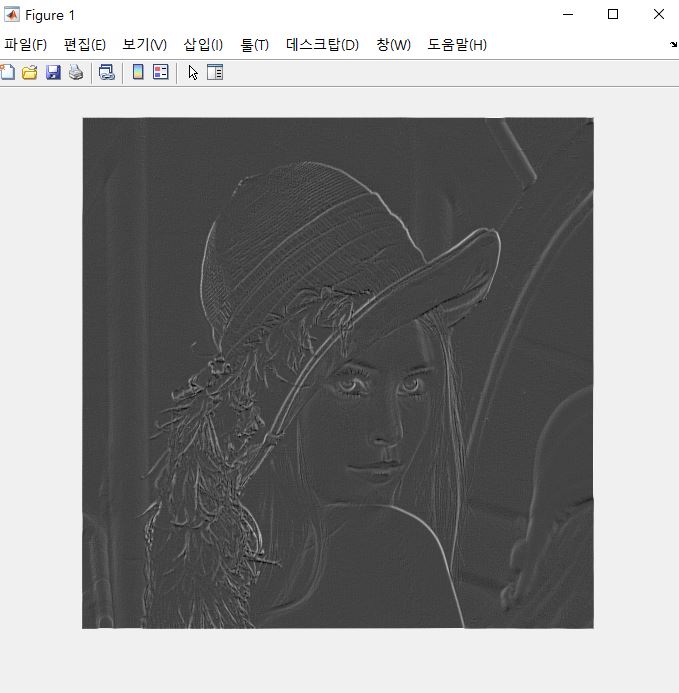

소벨 필터 적용



Roberts Edge Filter

로버츠 마스크는 수행 속도가 빠른 장점이 있습니다. 또한 잡음에 민감하고 엣지의 강도가 약한 편이 있습니다.

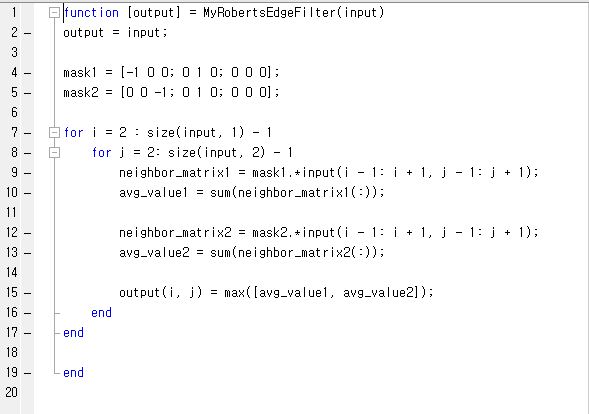

로버츠 필터

로버츠 필터 적용



각 필터의 장점과 원리는 각 필터 연산을 진행한 마스크를 살펴보면 알수 있습니다.

프리윗 마스크 경우

[-1 0 1

-1 0 1

-1 0 1 ]



[1 1 1

0 0 0

-1 -1 -1]

이런식으로 구성되어 있습니다. 그렇다보니 상대적으로 수직 수평에 강하다고 할 수 있습니다.
